System wysokiego składowania kontenerów HBS BoxBay znany z Dubaju ciągle się rozwija i wchodzi na nowe rynki. Praca przeładunkowa pierwszego działającego komercyjnie systemu HBS w porcie Jebel Ali w Dubaju, do końca 1 połowy 2022 roku, w oparciu o ok. 150 000 ruchów kontenerowych, wykazała większą wydajność terminalu, niż wskazywały założenie projektowe.2;8 Z kolei 8 marca bieżącego roku podpisano kontrakt pomiędzy portem w Pusan w Korei Południowej (Pusan Newport Corporation) a BOXBAY FZCO na wykorzystanie terminalu BoxBay pod potrzeby koreańskiego partnera. Czy rozwiązanie HBS to przyszłość światowych portów? Na czym polega innowacyjność portu w Jebel Ali i atrakcyjność rozwiązania w innych miejscach globu?

Spis treści:

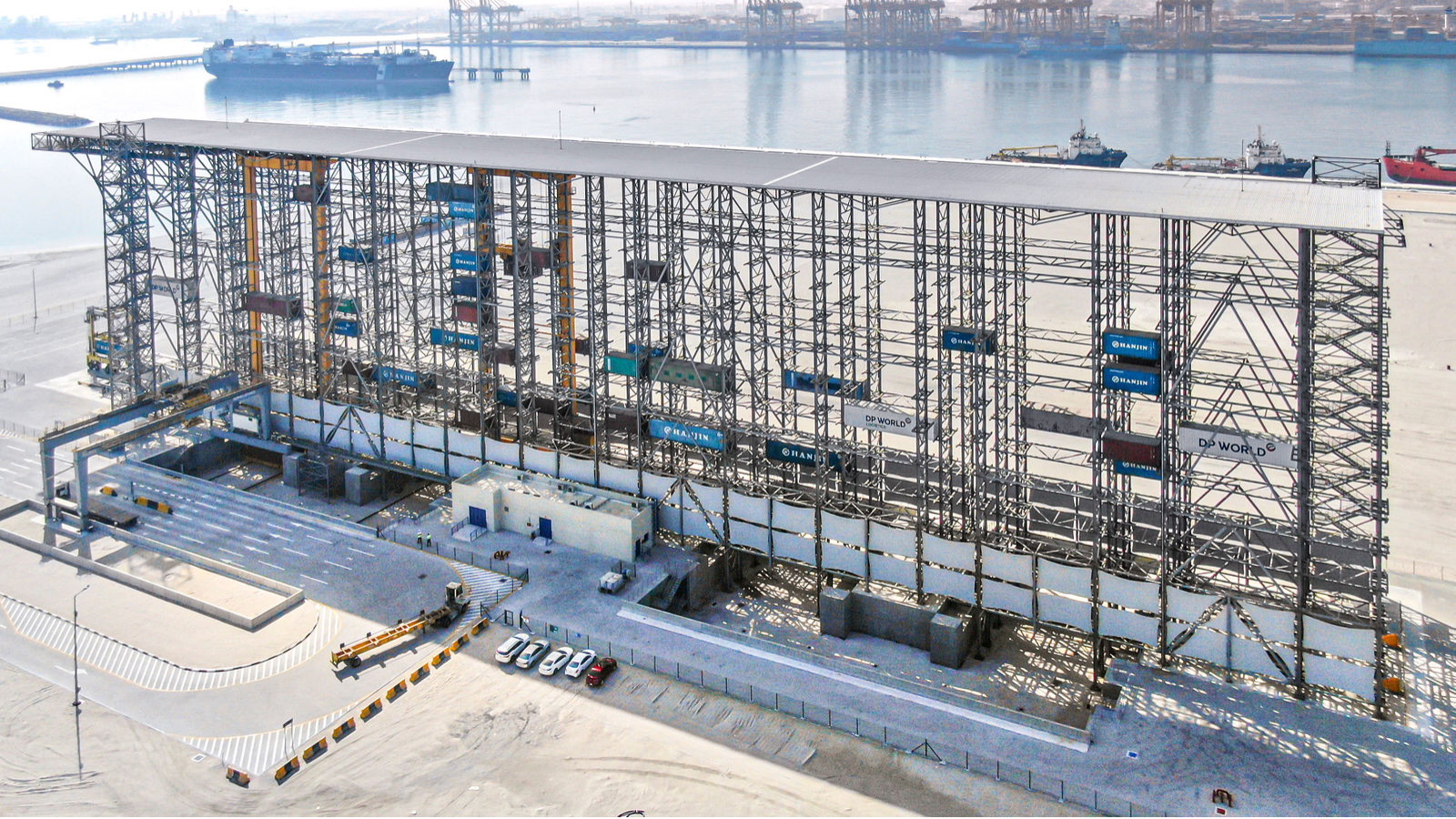

Źródło: boxbay.com

HBS Box Bay otwiera się na Azję

Sułtan Ahmed Bin Sulayem – Prezes DP World podpisał 8 marca porozumienie z Burkhardem Dahmeną – Prezesem i Dyrektorem Generalnym SMS group GmbH, który jest jednym z wykonawców systemu HBS. Podpisana umowa zakłada zainstalowanie systemu HBS BoxBay w porcie w Pusan w Korei Południowej. Jest to duży partner, ponieważ terminal kontenerowy w Pusan odpowiada za ponad 3/4 całego ruchu kontenerowego w Korei Południowej.5 Według danych portalu Statista, zanotował on w latach 2012\-2021 wzrost przeładunków o 5,6 mln TEU. Osiągnął on w 2021 roku 22,7 mln TEU.6;7

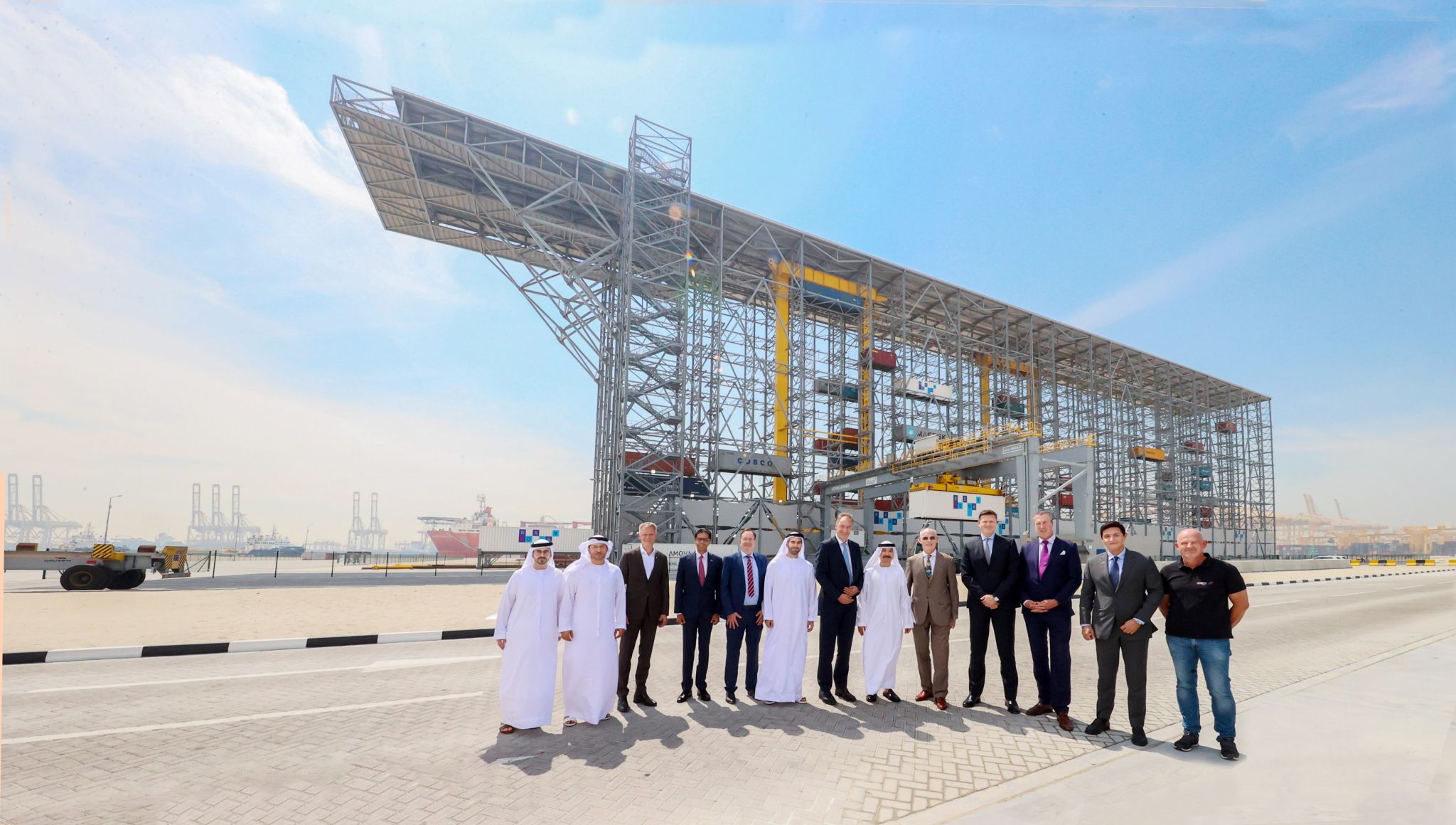

Źródło: Sultan Ahmed Bin Sulayem

HBS BoxBay oferuje trzy razy większą pojemność terminala

„Przyszłość jest w pionie” – brzmi hasło promujące terminal kontenerowy nr 4\. Jest on zlokalizowany w północno – wschodnim fragmencie zespołu portowego portu Jebel Ali w Dubaju. Znajduje się w nim zautomatyzowany system obsługi kontenerów HBS (High Bay Storage), w pełni automatyzując załadunek, wyładunek i składowanie jednostek. BoxBay powstał dzięki zawiązaniu międzynarodowej spółki joint\-venture pomiędzy DP World ze Zjednoczonych Emiratów Arabskich oraz przedsiębiorstwa z obrębu inżynierii przemysłowej SMS group z Niemiec. Opracowany przez nich system stanowi technologiczną odpowiedź na coraz to większy tłok w portach. Rozwiązuje także deficyt dostępnej powierzchni składowej. Jest też prognozą przyszłego trendu w segmencie kontenerowym. Porty w Dubaju i Pusan, gdzie zastosowanie mają już HBS BooxBay lub planują je dopiero wdrożyć (Korea Pd.), zajmowały odpowiednio 12 i 7 miejsce na świecie wśród najbardziej zapracowanych portów w 2021 roku.7

\-\>  PITD partnerem targów TransLogistica Poland!

Praktyka okazała się wydajniejsza od teorii

Pierwsze oficjalne dane o realnych możliwościach operacyjnych HBS BoxBay, DP World podała po pierwszym półroczu od otwarcia terminalu w porcie Jebel Ali w styczniu 2021 roku. Pierwsze próby koncepcyjne, przeprowadzone na podstawie 63 000 ruchów kontenerowych wykazały większą wydajność terminalu HBS BoxBay, niż wskazywały planowane możliwości operacyjne. Aktualizacji danych dokonano po roku, w połowie 2022, zwiększając statystykę do 150 000 ruchów kontenerowych. Testy udowodniły, zwiększoną prędkość ich ruchu, a także lepszą wydajność energetyczną całego obiektu. Maksymalna pojemność istniejącego modułu terminalu wysokiego składowana wynosi 792 kontenery. Szybkość przeładunku przy nabrzeżu jest większa o 20% niż dla standardowego przeładunku kontenerów.8

System HBS z nagrodami

HBS BoxBay otrzymał w 2022 roku nagrodę za zarządzanie łańcuchem dostaw w konkursie „German Award for Supply Chain Management”. Nagrodę przyznano ze względu na to, że system HBS przyczynia się do złagodzenia wąskich gardeł logistycznych. Wykorzystuje powierzchnię w znacznie bardziej efektywny sposób niż klasyczny skład kontenerów. Co więcej, doceniono szybkość przeładunku.

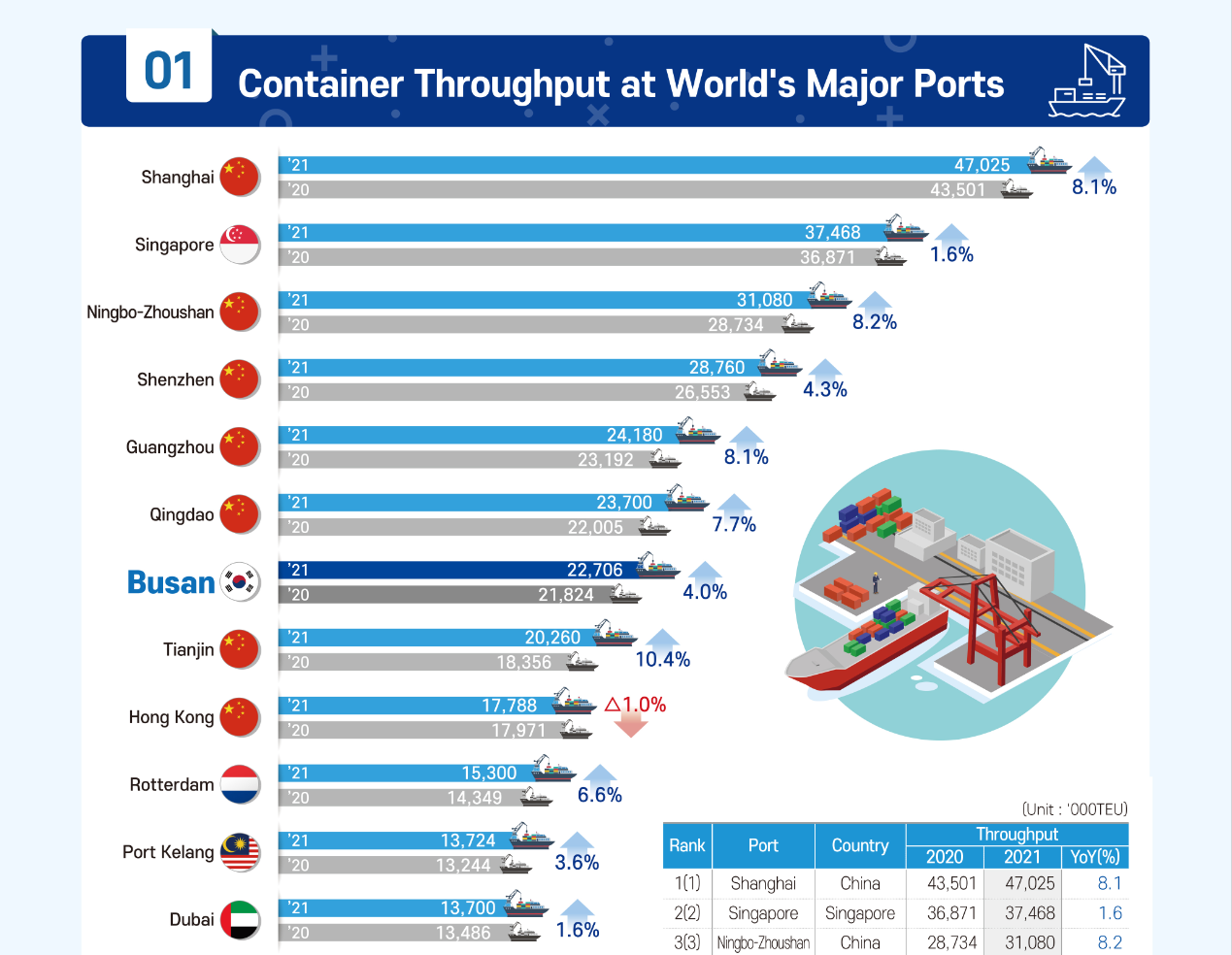

Odprawa kontenerów w światowych portach w latach 2020\-2021\. Źródło: 2021 Container Statistics of Busan Port, s. 4

Na czym polega sekret HBS BoxBay

HBS BoxBay umożliwia swobodny dostęp w czasie i przestrzeni do każdego kontenera. Dzieje się to bez względu na jego fizyczne ulokowanie w obrębie zespołu. Eliminuje tym samym konieczność tasowania jednostek, w przypadku potrzeby przeładunku najniżej ulokowanych jednostek. W przeciwieństwie do klasycznie stosowanych rozwiązań, w systemie HBS BoxBay nie składuje się kontenerów bezpośrednio, opierając je klasycznie jeden na drugim. Dotychczasową maksymalną wysokość 6 poziomów, ograniczała wytrzymałość, ulokowanej najniżej jednostki. Dzięki specjalnej konstrukcji szkieletowej, w którą wbudowano szereg suwnic i wózków, pozwalających na ruch poziomy i pionowy, umożliwiono składowanie kontenerów na 11 poziomach w pionie. Nie układa się w niej jednostek na siebie. Wprowadza się je do odpowiednio wyznaczonego slota, przypominającego regał, w którym masa kontenera rozkłada się na konstrukcji obiektu. Sloty przewidziano na jednostki o maksymalnej masie 36 ton.

Konstrukcja BoxBay pozwala na dobudowę nowych modułów

W chwili obecnej, pierwszy system magazynowy w Dubaju składa się z dwóch korytarzy, o maksymalnej wysokości 11 poziomów składowania z każdej strony. Projekt konstrukcji pozwala jednak na późniejszą rozbudowę do wielkogabarytowego obiektu układnic, wzdłuż i wszerz istniejącego budynku. Twórcy terminala założyli także pro\-ekologiczny walor obiektu. Na jego dachu zainstalowano panele fotowoltaiczne, istnieje także możliwość pokrycia ścian panelami wygłuszającymi, z opcją osadzenia w nich roślinności. Zmniejszenie emisji CO2 osiągnięta poprzez produkcję własnej energii i potencjalną absorbcję z roślinności.

\-\>  Podatki z CPK będą większe niż z Okęcia? Terminale przeładunkowe wygenerowały 12,2 mld zł dla Polski

Załadunek w systemie jednokierunkowym

Bezpośrednio przy obiekcie zlokalizowano 4 pasy drogi, niezbędne do przeładunku na pojazdy zewnętrzne. W dubajskim porcie dokonuje się tego na ciężarówki, aczkolwiek sama technologia umożliwia załadunek również na platformy kolejowe. W chwili obecnej od strony drogi wybudowano jedną suwnicę obsługującą ciężarówki, równolegle na 4 pasach drogi dojazdowej. Wraz z rozbudową obiektu wzdłuż jezdni, pojawią się kolejne punkty przeładunkowe.

Jak działa system HBS BoxBay?

> Żuraw umieszcza kontener od strony lądu na paletach z szynami krążącymi. Dzięki konstrukcji podpodłogowej tego systemu palet, interfejsy mogą być rozmieszczone ze wszystkich czterech stronach systemu magazynowania. Łączy to poszczególne alejki terminala

>

>

> BOXBAY Revolution in container storage.2

System wysokiego składu kontenerów HBS BoxBay w działaniu

Doprowadzają one kontener do odpowiedniej alejki, z której odbierany jest przez dedykowaną dla niego wewnętrzną suwnicę. Przemieszcza ona ładunek do wyznaczonego slota. W celu oszczędności czasu i minimalizacji operacji, suwnica jednocześnie dokonuje dwóch operacji. Przesuwając się w poziomie na swoich szynach w kierunku regału, podnosi skrzynię w pionie do pożądanej wysokości. Po osiągnięciu pozycji docelowego slota, wysuwa dodatkowe ramiona, w układzie teleskopowym, w bok i umieszcza kontener w bloku. Cały proces jest zautomatyzowany, w oparciu o wprowadzone wcześniej koordynaty. Może także funkcjonować 24 godziny na dobę.
